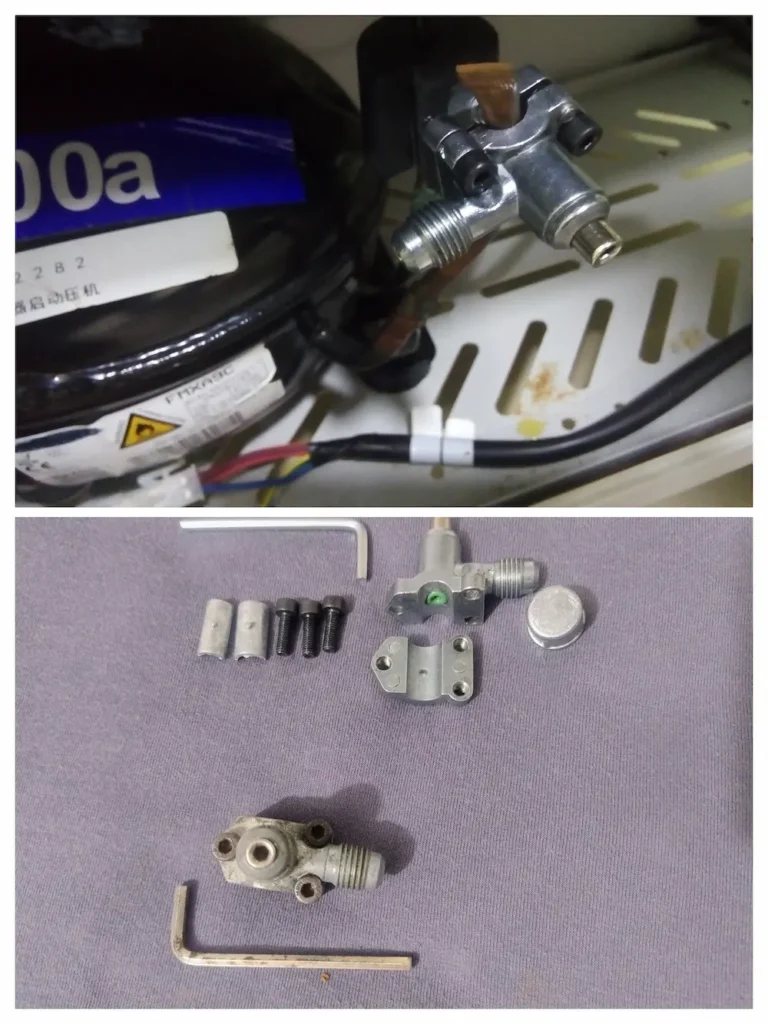

VÁLVULA PERFORADORA (PIERCING VALVE)
También conocida como pincha tubos, válvula rápida o válvula pinchadora, es un dispositivo utilizado para acceder temporalmente al circuito frigorífico. Su utilización ha sido históricamente objeto de debate, debido a que requiere perforar físicamente la pared de la tubería para crear un punto de acceso al circuito. Sin embargo, correctamente instalada y ajustada, puede proporcionar un acceso práctico para determinadas intervenciones de servicio.
Las válvulas perforadoras surgieron como una solución práctica para obtener acceso a sistemas sellados herméticamente de fábrica, permitiendo realizar determinadas intervenciones de servicio sin intervenir inicialmente una sección de la tubería. Sin embargo, en algunos casos se ha recurrido a dejarlas instaladas de forma permanente en lugar de realizar una conexión de servicio permanente mediante soldadura. Con el paso del tiempo, los elementos de sellado pueden deteriorarse debido a las condiciones térmicas, la presión y las vibraciones del sistema, aumentando el riesgo de pérdida de hermeticidad.
Evolución de su Uso: De la Carga Permanente a la Herramienta de Servicio: Con la llegada de refrigerantes como los hidrocarburos, que presentan características de inflamabilidad, las buenas prácticas de servicio y los procedimientos de seguridad adquieren especial importancia. Antes de aplicar calor sobre una tubería de un sistema que contiene o puede contener refrigerante, es fundamental conocer el estado del circuito y aplicar el procedimiento de recuperación, evacuación y preparación correspondiente. En este contexto, la pincha tubos puede utilizarse como una herramienta de acceso para determinadas labores de diagnóstico y servicio sin recurrir inicialmente a procesos que impliquen aplicar calor sobre la tubería.
Algunos refrigerantes modernos, como el R600a y el R290, pertenecen a la clase de seguridad A3 debido a su alta inflamabilidad. Por esta razón, cualquier intervención sobre un sistema que los contenga debe considerar cuidadosamente el control de fuentes de ignición y el procedimiento específico de servicio.
Refrigerantes Inflamables y Utilidad de la Válvula Perforadora
| Refrigerante | Clasificación ASHRAE | Característica | Utilidad de la Válvula Perforadora |
|---|---|---|---|
| R600a (Isobutano) | A3 | Refrigerante de alta inflamabilidad utilizado principalmente en sistemas herméticos de pequeña capacidad. | Puede proporcionar un punto de acceso temporal para determinadas operaciones de diagnóstico y servicio, evitando inicialmente la necesidad de realizar una intervención térmica sobre la tubería. |
| R290 (Propano) | A3 | Refrigerante de alta inflamabilidad utilizado en diferentes aplicaciones de refrigeración y climatización. | Puede utilizarse como punto de acceso temporal cuando el procedimiento de servicio y el diseño del sistema lo permitan, reduciendo la necesidad de recurrir inicialmente a una operación con llama. |
| R134a | A1 | Refrigerante de baja inflamabilidad, utilizado ampliamente en generaciones anteriores de equipos. | Históricamente se ha utilizado para obtener acceso temporal al circuito durante determinadas operaciones de diagnóstico y servicio. |
Para utilizar la válvula perforadora de forma profesional y reducir los riesgos durante la intervención, es necesario seguir un procedimiento ordenado que permita diagnosticar el sistema, recuperar correctamente el refrigerante y preparar el circuito antes de realizar trabajos posteriores, especialmente cuando sea necesario aplicar calor.
Fase 1 Limpieza y Montaje de Seguridad
Antes de instalar la válvula, limpie adecuadamente la superficie exterior de la tubería y elimine pintura, suciedad, óxido u otros contaminantes que puedan impedir un asentamiento correcto. Instale la válvula de acuerdo con las instrucciones del fabricante y ajuste los elementos de fijación de manera uniforme, evitando deformar la tubería o comprometer el elemento de sellado.
Fase 2 Perforación y Diagnóstico
Accione el mecanismo de perforación siguiendo el procedimiento indicado para el modelo de válvula utilizado. Una vez establecido el acceso al circuito, conecte los instrumentos de medición adecuados y observe las condiciones de presión del sistema. Estas lecturas pueden aportar información para orientar el diagnóstico junto con otras variables, como temperatura, estado del evaporador y funcionamiento del compresor.
Fase 3 Recuperación y Preparación del Sistema
Cuando sea necesario retirar el refrigerante, este debe recuperarse mediante un equipo y un recipiente de recuperación adecuados para el refrigerante utilizado. No se debe ventear deliberadamente el refrigerante al ambiente. Después de la recuperación, cuando el procedimiento de reparación requiera aplicar calor o abrir el circuito, debe verificarse que el sistema se encuentre correctamente despresurizado y libre de refrigerante antes de realizar la intervención. La evacuación mediante vacío forma parte posteriormente del proceso de preparación del circuito, pero no sustituye por sí sola la recuperación ni la verificación previa de ausencia de refrigerante.
Una vez finalizados los procedimientos correspondientes de recuperación y preparación del circuito, la válvula perforadora puede retirarse cuando el trabajo así lo requiera y establecerse un punto de servicio permanente mediante una válvula o puerto de carga adecuado. De esta manera, la perforadora puede utilizarse como un medio temporal de acceso al circuito cuando la aplicación lo permita. La válvula perforadora no debe asumirse como sustituto universal de una conexión de servicio permanente, ya que su permanencia dependerá del diseño de la válvula, las especificaciones del fabricante y las condiciones de operación del sistema. Cuando se requiera un punto de servicio permanente, debe utilizarse el componente adecuado para la aplicación.
