HERRAMIENTA FUNDAMENTAL

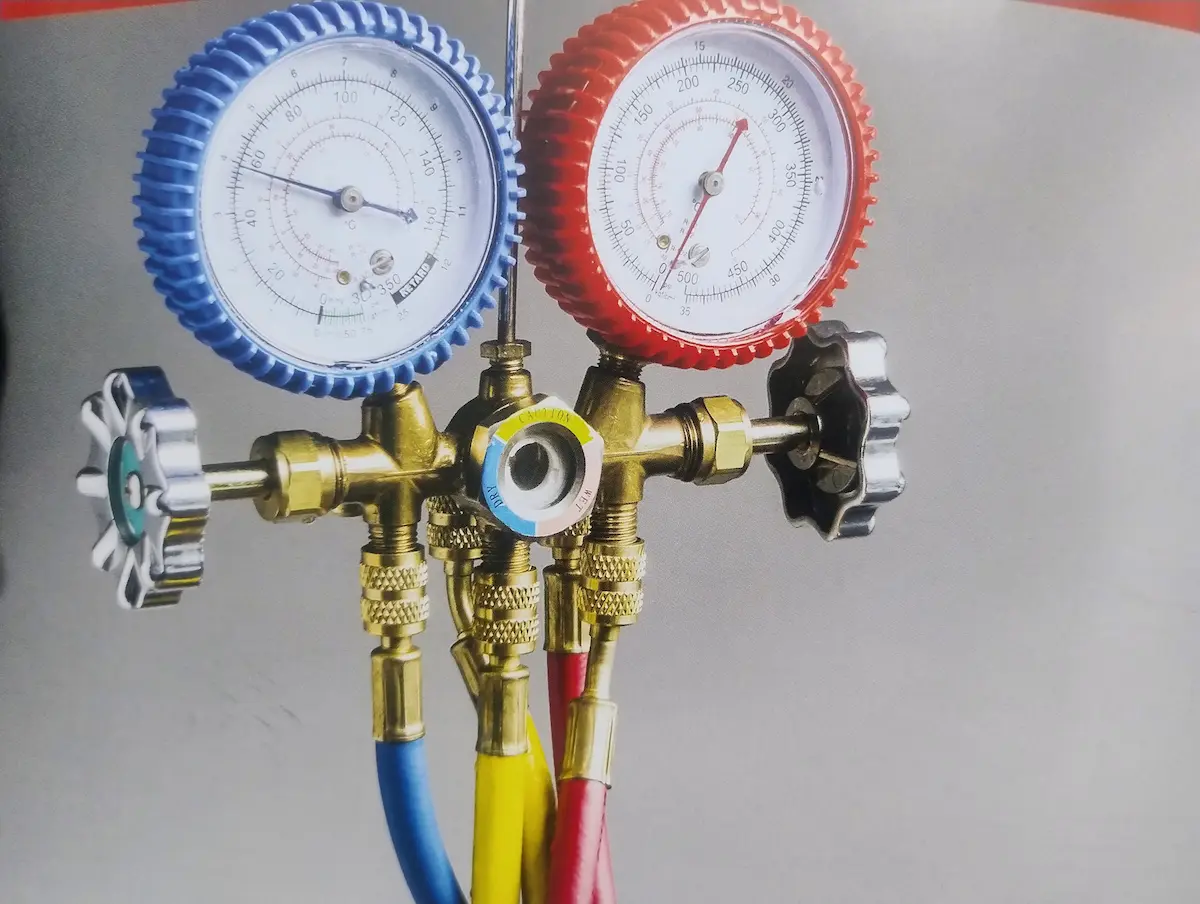

MANÓMETROS O MANIFOLD DE REFRIGERACIÓN

Son considerados la herramienta insignia y el símbolo de identidad de los que realizan labores en Refrigeración y Aire Acondicionado en toda su extensión. Son como el estetoscopio que usa el médico, por medio de sus mediciones, analizamos el comportamiento interno de los equipos, apagados o encendidos, con la presión vs temperatura, nos dice de primera mano, cuál es el síntoma del equipo, qué falla tiene, lo puedes dejar en su punto ideal, si le falta o le sobra refrigerante, detectas humedad, regulas presión para hacer barridos con nitrógeno y haces vacío al sistema.

En fin, su correcto uso es la base de toda la Termodinámica en Refrigeración y Aire Acondicionado.

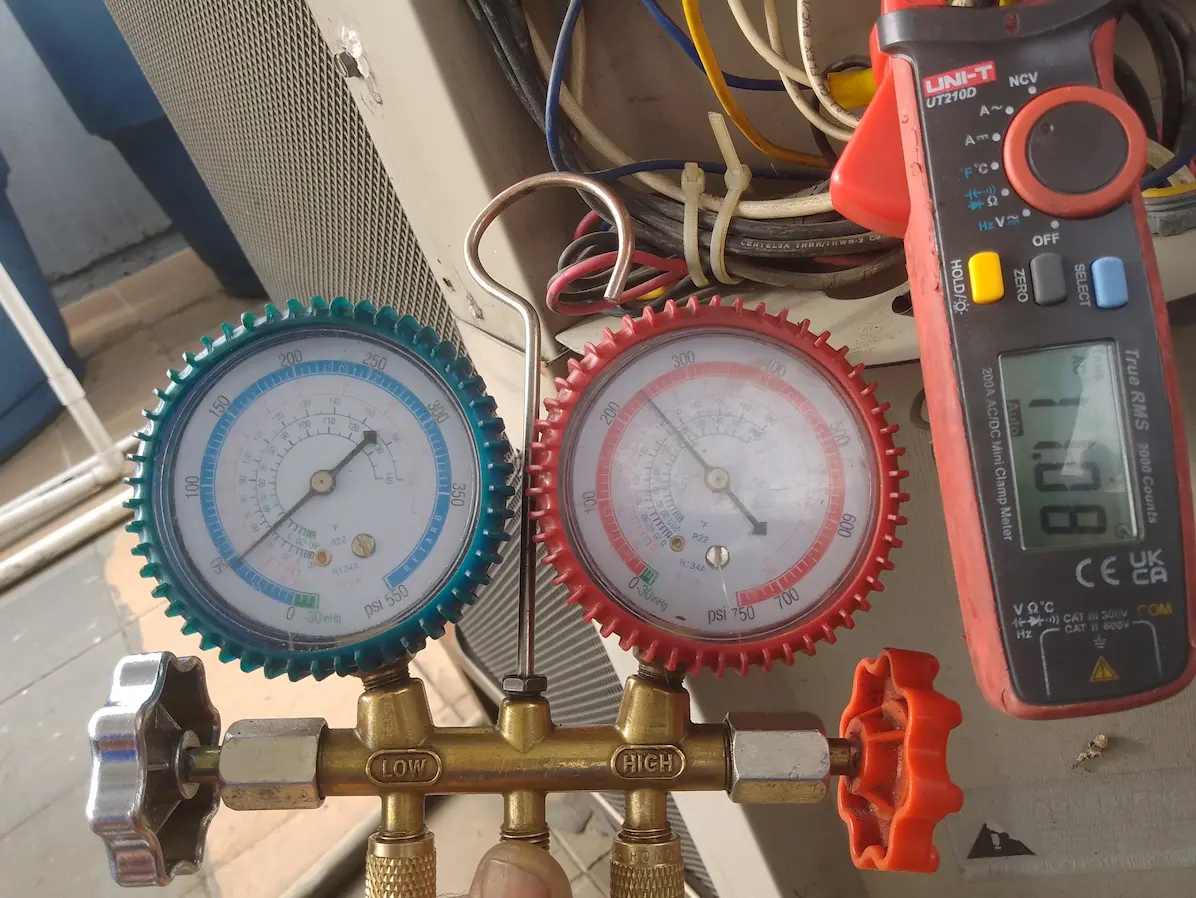

COMPONENTES

Se distinguen por sus colores y conexiones muy específicas.

.- Manómetro Azul (Baja Presión): Se conecta en la válvula de servicio lado de Succión.

.- Manómetro Rojo (Alta Presión): Se conecta en la válvula de servicio lado de Descarga.

Cada uno cuenta con su respectiva manguera identificada con el color, fabricadas para soportar su respectiva presión, Roja (Alta Presión), Azul (Baja Presión) y amarilla (Servicios bomba de vacío, nitrógeno, refrigerantes, etc).

.- Cuerpo y Válvulas: Bloque de metal con llaves de paso que permiten el suministro o descarga de los diferentes gases de los puertos laterales al puerto central.

.- Visor de Líquido: Algunos cuentan con una ventana de vidrio para observar el paso del refrigerante y la limpieza del mismo.

QUÉ DEBEMOS SABER (RECOMENDACIONES DE CAMPO)

1. Calibración y cuidado mecánico: Los golpes físicos o caídas descalibran de inmediato los mecanismos internos de aguja (Tubo de Bourdon). Si notas que la aguja no regresa exactamente a cero (0 PSI) al estar desconectado, debes usar el tornillo de ajuste frontal para calibrarlo antes de realizar un nuevo diagnóstico.

2. Contaminación cruzada entre sistemas: Al saltar de un sistema a otro, es altamente recomendable realizar una limpieza interna del cuerpo del bloque y las mangueras usando un limpiador de sistemas (como el agente 141b o reemplazos ecológicos) empujado con nitrógeno seco. Esto evita mezclar aceites minerales de equipos antiguos con aceites sintéticos (POE) de sistemas modernos e inverter, lo cual arruinaría el compresor del cliente.

3. Seguridad y prevención de congelamiento: Mucha precaución al conectar y desconectar las mangueras con el sistema en marcha. El refrigerante líquido puede salir disparado a temperaturas extremadamente bajas, provocando quemaduras químicas severas en la piel o lesiones en los ojos. Utilice siempre guantes de protección y gafas de seguridad en cada revisión.

4. Desgaste de sellos y empaques: Las mangueras se desgastan internamente por la presión y los empaques de hule de los extremos pierden elasticidad, provocando fugas fantasmas durante la medición de vacío. Cámbialas regularmente o reemplace los sellos de teflón para garantizar lecturas 100% herméticas.

⚠️ ADVERTENCIA CRÍTICA: NUNCA conectes la manguera azul (baja presión), ni la manguera amarilla de servicio a las válvulas o puertos de alta presión cuando el equipo esté operando. La presión de descarga puede reventar el manómetro de baja o hacer estallar la manguera, causando un accidente grave en el taller o campo de trabajo.

ESCALAS Y DATOS TÉCNICOS

ESPECIFICACIONES DE LAS REMANENTES EN EL MANIFOLD ANÁLOGO

Un manifold análogo profesional no solo mide presión; puede considerarse una computadora mecánica de cálculo termodinámico. Cada esfera posee dos tipos de información esenciales: las escalas de presión externa (fuerza por área) y las escalas de temperatura interna (curvas de saturación concéntricas coloreadas según el tipo de gas refrigerante para calcular el sobrecalentamiento y subenfriamiento).

Manómetro / Escala	Unidades Comunes	Rango Operativo Típico	Propósito Técnico Principal
Reloj de Baja (Presión)	Libras por pulgada cuadrada / bar / kilopascales	0 a 250 ó 350 libras por pulgada cuadrada	Lectura de presiones de succión, evaporación y control durante la carga regulada de refrigerante.
Reloj de Baja (Vacío)	Pulgadas de mercurio / centímetros de mercurio	0 a -30 pulgadas de mercurio	Monitoreo inicial de la deshidratación del sistema. (Nota: No reemplaza al vacuómetro digital).
Reloj de Alta (Presión)	Libras por pulgada cuadrada / bar / megapascales	0 a 500 ó 800 libras por pulgada cuadrada	Lectura de líneas de líquido o descarga. Diagnóstico de condensación, obstrucciones y pruebas de presión con Nitrógeno.
Escalas Térmicas Internas	Grados Celsius / grados Fahrenheit	Variable según gas refrigerante	Indica la temperatura de saturación equivalente a la presión leída para gases específicos (R22, R410A, R134a, entre otros).

💡 Interpretación Rápida de Unidades en Campo:

Libras por pulgada cuadrada (PSI): Unidad anglosajona predominante en el continente americano para el cálculo rápido de presiones de trabajo.
Bar / Megapascales: Unidades del Sistema Internacional utilizadas con mayor frecuencia en manuales técnicos europeos y equipos de refrigeración industrial de gran volumen.
Relación Presión – Temperatura: La aguja siempre apunta simultáneamente a la presión mecánica y a la temperatura teórica a la que el refrigerante está cambiando de estado dentro del serpentín.
