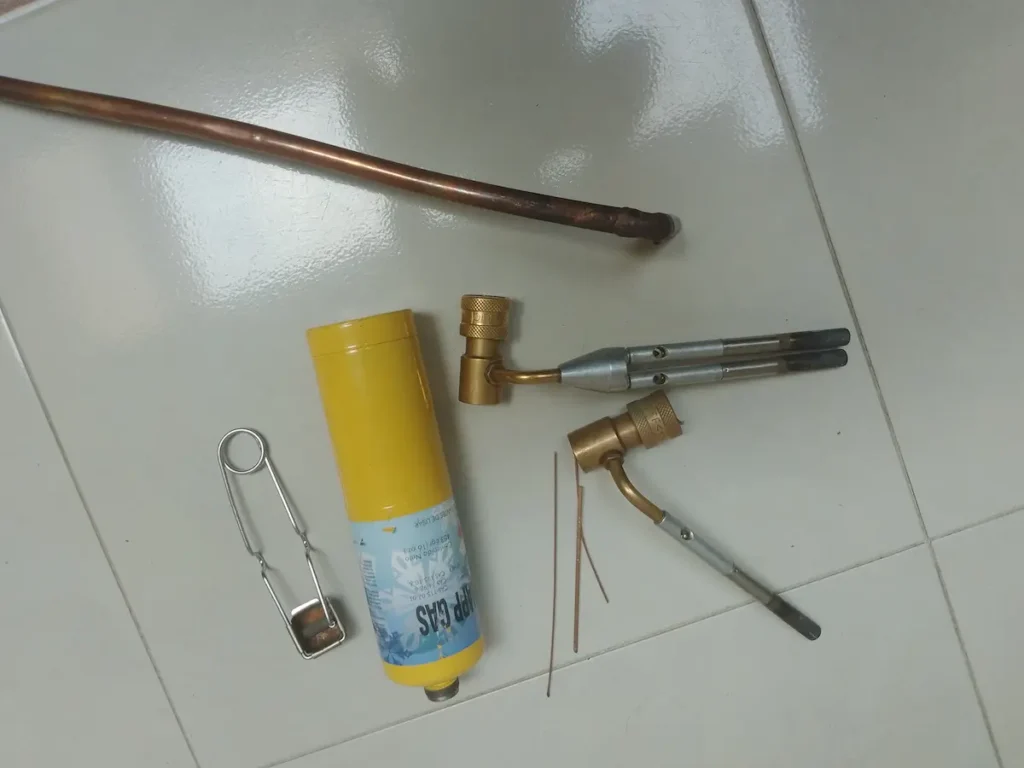

En el sector de la Calefacción, Ventilación, Aire Acondicionado y Refrigeración, el soplete de gas MAP-Pro es una herramienta muy utilizada en trabajos de campo por su portabilidad y capacidad de calentamiento. Frente al propano convencional, ofrece un mayor rendimiento térmico en determinadas aplicaciones y constituye una alternativa práctica cuando no se requiere utilizar un equipo de oxiacetileno.
1. ¿Qué es el Gas MAP-Pro y Cómo Funciona?
Los cilindros comerciales de MAP-Pro utilizan formulaciones basadas principalmente en propileno, cuya composición puede variar ligeramente según el fabricante. Su formulación permite obtener una llama de alta temperatura al mezclarse con el aire ambiente, especialmente cuando se utiliza con quemadores de efecto Venturi o sopletes ciclónicos diseñados para este combustible.
A diferencia del propano convencional, el gas MAP-Pro puede proporcionar una mayor capacidad de calentamiento en determinadas aplicaciones, permitiendo alcanzar la temperatura de trabajo en menos tiempo. Esto puede reducir el tiempo de exposición directa de la tubería a la llama, aunque siempre es necesario controlar la distribución del calor y proteger los componentes sensibles del sistema durante el proceso de soldadura.
2. Tabla de Datos Técnicos y Comparación
| Parámetro Técnico | Gas MAP-Pro | Comparativa con Propano |
|---|---|---|
| Temperatura de llama en el aire | Alta, dependiendo de la formulación, el soplete y las condiciones de combustión. | Alta, con valores que también dependen del quemador y de las condiciones de combustión. |
| Capacidad de calentamiento | Adecuada para diversas aplicaciones de calentamiento y soldadura en HVAC/R. | Adecuada para aplicaciones de calentamiento que se encuentren dentro de la capacidad del equipo utilizado. |
| Temperatura de ebullición | Depende de la formulación específica del producto y de las condiciones de operación. | Depende de las características del combustible y de las condiciones de presión. |
| Velocidad de calentamiento | Puede ofrecer un calentamiento rápido con el soplete adecuado. | Puede requerir mayor tiempo de calentamiento en determinadas aplicaciones. |
| Tiempo de soldadura fuerte | Depende del diámetro del tubo, material, aporte, soplete y técnica utilizada. | Depende de las mismas variables y de la capacidad térmica disponible. |
3. Tipos de Varillas de Plata según su Porcentaje (Aleación Metálica)
El porcentaje de plata es uno de los factores que diferencia las aleaciones de aporte utilizadas en soldadura fuerte. Sin embargo, sus propiedades de fluidez, temperatura de trabajo, ductilidad y resistencia dependen de la composición completa de la aleación y de los metales que se van a unir. En aplicaciones comerciales, industriales y residenciales pueden encontrarse diferentes formulaciones, entre ellas:
| Porcentaje de Plata | Composición Principal | ¿Requiere Fundente? | Uso Principal y Aplicación Técnica |
|---|---|---|---|
| 0% a 2% | Aleaciones cobre-fósforo | Generalmente no en cobre-cobre | Utilizadas principalmente para uniones cobre con cobre. Las características de la unión dependen de la formulación específica, el procedimiento de calentamiento y las condiciones de servicio. |
| 5% | Aleación de cobre, fósforo y plata | Generalmente no en cobre-cobre | Utilizada en determinadas uniones de cobre con cobre. La incorporación de plata modifica las propiedades de la aleación y su comportamiento durante el proceso de soldadura. |
| 15% | Aleación de cobre, fósforo y plata | No en determinadas uniones cobre-cobre / Sí cuando la aplicación lo requiere | Utilizada en aplicaciones donde se busca una aleación con mayor contenido de plata y buenas características de fluidez y capilaridad. La selección debe realizarse según los metales que se van a unir y las especificaciones del fabricante. |
| 35% a 45% | Aleaciones de plata, cobre y zinc, entre otras formulaciones | Generalmente sí | Utilizadas para uniones de metales disímiles, como cobre, latón y determinados aceros. Al no incorporar fósforo en determinadas formulaciones, pueden ser apropiadas para materiales en los que las aleaciones cobre-fósforo no son adecuadas. |
| 56% | Aleación con alto contenido de plata, cobre y zinc | Generalmente sí | Utilizada cuando se requieren buenas características de fluidez y capilaridad y una temperatura de trabajo relativamente baja. Su aplicación depende de los metales que se van a unir y de las especificaciones de la aleación. |
Guía Rápida de Selección: Unión y Material de Aporte
| Tipo de Unión | Varilla Recomendada | ¿Requiere Fundente Externo? |
|---|---|---|
| Cobre – Cobre | Una aleación cobre-fósforo o cobre-fósforo-plata compatible con la aplicación | Generalmente no con aleaciones cobre-fósforo adecuadas para cobre-cobre |
| Cobre – Latón | Una aleación de aporte de plata adecuada para la unión | Generalmente sí |
| Cobre – Acero | Una aleación de aporte de plata compatible con los metales base | Generalmente sí |
| Cobre – Aluminio | Aleación específica para aluminio-cobre, según el fabricante | Depende del aporte utilizado |
Nota técnica: La selección del metal de aporte depende del material base, la composición de la aleación, el diseño de la unión, la temperatura de trabajo, el procedimiento de soldadura y las recomendaciones del fabricante. Esta tabla constituye una guía general para aplicaciones de Calefacción, Ventilación, Aire Acondicionado y Refrigeración.
Errores Frecuentes al Soldar
En el trabajo de campo, determinados errores durante la soldadura pueden comprometer la calidad de la unión y la limpieza interna del circuito frigorífico:
- ❌ Sobrecalentar la unión: Un calentamiento excesivo puede alterar la superficie del metal base, deteriorar componentes cercanos y favorecer una mala distribución del material de aporte.
- ❌ Fundir la varilla con la llama y no con el metal: El material de aporte debe fundirse al alcanzar la temperatura adecuada del metal base y penetrar correctamente por acción capilar. Si se funde directamente con la llama sin calentar adecuadamente la unión, puede producirse una unión deficiente.
- ❌ Soldar sin flujo de nitrógeno: Durante determinados procesos de soldadura fuerte en tuberías de refrigeración, la circulación controlada de nitrógeno seco ayuda a reducir la oxidación interna y la formación de residuos que pueden desplazarse posteriormente hacia componentes de paso reducido, como tubos capilares o dispositivos de expansión.
- ❌ No limpiar previamente: La presencia de grasa, suciedad, óxidos o contaminantes sobre las superficies puede dificultar la correcta humectación y adherencia del material de aporte al metal base.
- ❌ Enfriar bruscamente la unión: Una vez finalizada la soldadura, debe evitarse un enfriamiento brusco que no esté contemplado por el procedimiento del material de aporte. Deja que la unión se enfríe de acuerdo con las recomendaciones aplicables para evitar tensiones térmicas innecesarias.
4. Procedimientos Correctos de Soldadura según el Material
A. Unión Cobre – Cobre (Varilla de Aporte sin Fundente Externo)
Es una de las uniones más habituales en refrigeración. Pueden utilizarse aleaciones cobre-fósforo o aleaciones cobre-fósforo-plata, seleccionadas de acuerdo con el material, el diseño de la unión y las especificaciones del fabricante.
- Procedimiento de campo: Caliente de manera uniforme las piezas que forman la unión, concentrando el calor en el metal base y distribuyéndolo progresivamente alrededor del acople. Cuando el metal alcance la temperatura adecuada, acerque el material de aporte para que se funda por el calor de la unión y penetre por acción capilar. Evite fundir directamente la varilla con la llama. Las aleaciones cobre-fósforo adecuadas para cobre-cobre pueden presentar comportamiento autofundente, de acuerdo con su composición y las indicaciones del fabricante.
B. Unión Hierro – Cobre (Varilla de Plata con Fundente)
Las uniones entre cobre y materiales ferrosos requieren una selección adecuada del material de aporte y del fundente, debido a las diferencias metalúrgicas entre los materiales base.
- Procedimiento de campo: Utilice una aleación de aporte compatible con los materiales que se van a unir y el fundente recomendado para dicha aleación. Limpie previamente ambas superficies y caliente la unión de manera uniforme, teniendo en cuenta que los diferentes metales presentan distinta conductividad térmica. Cuando se alcance la temperatura de trabajo, aplique el material de aporte para que fluya y se distribuya correctamente por la unión.
C. Unión Cobre – Aluminio (Aleación Específica para Aluminio-Cobre)
Las uniones entre cobre y aluminio requieren materiales de aporte y procedimientos específicamente diseñados para estos metales. La selección debe realizarse de acuerdo con la aleación utilizada y las instrucciones del fabricante.
- Procedimiento de campo: Utilice únicamente una aleación de aporte compatible con cobre-aluminio y el fundente recomendado para ella cuando corresponda. Prepare cuidadosamente las superficies, distribuya el calor de forma controlada y evite concentrar la llama directamente durante demasiado tiempo sobre el aluminio. Siga la temperatura y el procedimiento indicados por el fabricante del material de aporte.
5. Reglas de Post-Soldadura
❌ Evitar el Enfriamiento Brusco de la Unión
Una vez terminada la soldadura, debe evitarse aplicar agua o un trapo húmedo directamente sobre una unión todavía a alta temperatura, salvo que el procedimiento específico del material lo contemple.
- Control del enfriamiento: Permita que la unión se enfríe de manera controlada. Un enfriamiento brusco puede generar tensiones térmicas innecesarias en determinados materiales y uniones.
- Inspección de la unión: Una vez que la unión se haya enfriado, compruebe visualmente que el material de aporte se haya distribuido correctamente y que no existan discontinuidades, grietas visibles o zonas sin cubrir.
- Práctica correcta: Siga el procedimiento recomendado para la aleación utilizada y permita que la unión alcance una temperatura segura antes de manipularla o someterla a esfuerzos mecánicos.
