El Riesgo: Un mal diseño afecta gravemente el retorno del aceite, atrapándolo definitivamente. Al llenarse la tubería, por el propio peso del lubricante, este empieza a deslizarse de regreso hacia el evaporador, dejando al compresor completamente expuesto al desgaste extremo y a la fricción destructiva.

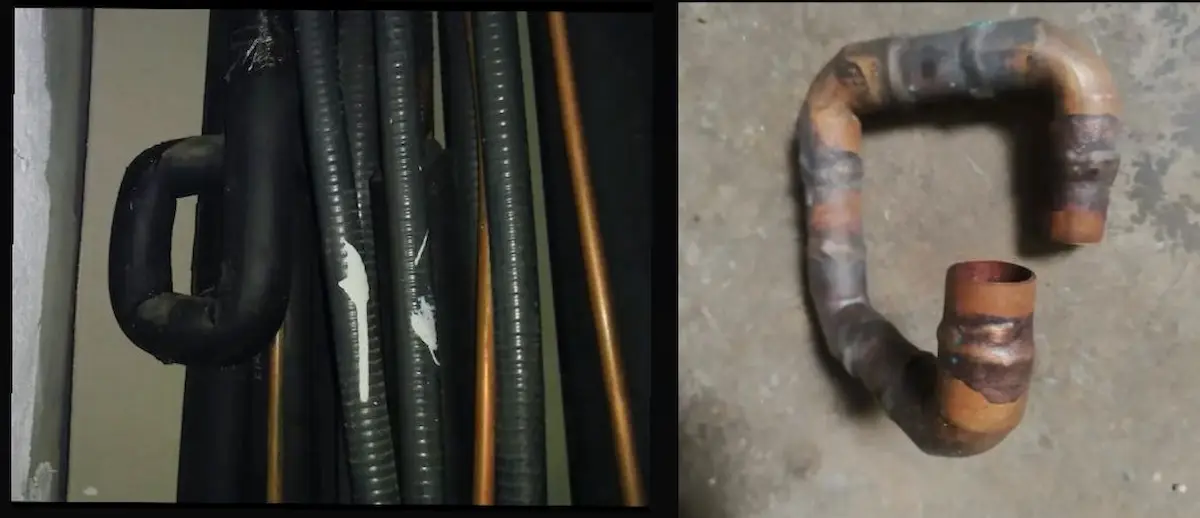

¿Qué es una trampa de aceite?
Es un elemento con un diseño que optimiza la dinámica del flujo de refrigerante y aceite, cuya ingeniería minimiza la resistencia al flujo del gas refrigerante y maximiza la eficiencia en la captura y retorno del lubricante hacia el cárter del compresor.
Al no poseer codos o esquinas bruscas, gestiona de forma correcta la velocidad del fluido, evitando caídas críticas de presión. Generalmente se utilizan cuando el compresor o unidad condensadora se encuentra instalada por encima del evaporador o de la unidad manejadora de aire.
Capacidades Aproximadas de Aceite en Compresores
Como técnicos calificados, debemos conocer con precisión los volúmenes de aceite que manejan los compresores según su potencia nominal para asegurar una lubricación óptima en el campo:
| Potencia del Compresor | Cantidad Aproximada de Lubricante |
|---|---|
| 1/8 a 1/4 de Caballo de Fuerza | 6 a 9 onzas (180 a 270 mililitros) |
| 1/3 a 1/2 de Caballo de Fuerza | 10 a 16 onzas (300 a 470 mililitros) |
| 3/4 a 1.5 Caballos de Fuerza | 18 a 32 onzas (530 a 950 mililitros) |
| 2 a 5 Caballos de Fuerza | 35 a 85 onzas (1.0 Litro a 2.5 Litros) |
Cuando la instalación supera los 5 metros de distancia total (ya sea en tendido horizontal o vertical), se debe agregar una carga de aceite adicional para compensar el fluido que quedará inevitablemente atrapado en las paredes internas de la tubería.
Regla Técnica de Campo: Agregar aproximadamente 0.3 onzas (9 mililitros) por cada metro lineal excedente de tubería instalada, verifique la documentación técnica del equipo.
Función Mecánica de la Trampa
Due to a small space, el aceite es mucho más pesado que el refrigerante en estado gaseoso, cuando viaja y debe retornar por tramos verticales de tubería, simplemente no puede ascender por sí solo. Sin asistencia técnica, el compresor empezará a quedarse gradualmente sin su líquido vital.
Con una trampa técnicamente diseñada, el aceite se empieza a acumular en la parte inferior del pozo. A medida que este espacio se llena, se reduce el área de paso del refrigerante. El gas aumenta drásticamente su velocidad al sentir esta restricción física y atomiza el aceite inyectándolo en pequeñas gotas, impulsándolo a subir por el tramo vertical y retornando finalmente al compresor.
Nota: La distancia de colocación y el diseño geométrico exacto dependen siempre de la capacidad térmica del equipo y del diámetro nominal de la tubería.
Dimensionamiento y Dinámica de Caudal
Las diferentes medidas de las trampas de aceite existen porque el diámetro de la tubería debe adaptarse exactamente al caudal de gas del equipo. Si utiliza una trampa demasiado ancha, el gas refrigerante perderá velocidad y no tendrá la fuerza necesaria para arrastrar el lubricante. Por el contrario, si es demasiado estrecha, terminará estrangulando el sistema y provocando una pérdida notable de rendimiento.

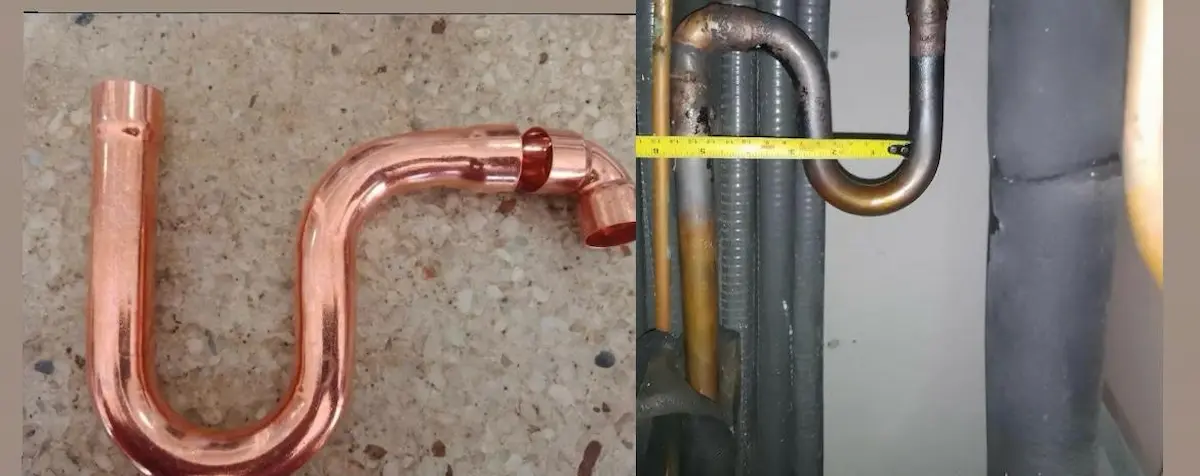

Dimensiones Críticas del Sifón
- Profundidad del Sifón (A): Debe calcularse entre dos y tres veces el diámetro nominal de la tubería. Para una tubería de 7/8 de pulgada, la profundidad ideal del pozo de aceite se ubica con precisión en los 4 centímetros.
- Ancho entre Centros (B): Debe construirse lo más corto posible, limitándose al espacio mínimo que permitan los codos soldados cara a cara para evitar acumulaciones innecesarias de líquido en el fondo.
- El “Caballete” o Cuello de Ganso Invertido: En la parte más alta del tramo de 9 metros (justo antes de ingresar a la unidad condensadora exterior), la tubería debe elevarse entre 15 y 20 centímetros por encima de la entrada de la máquina, para luego descender en una curva en forma de “U” invertida. Este diseño frena mecánicamente el retorno libre de aceite líquido hacia el compresor cuando el equipo se detiene.
Tres Principios Fundamentales según Estándares Internacionales
Aquí se presentan los tres pilares técnicos que rigen el diseño de las trampas de aceite según los estándares internacionales de ingeniería en Calefacción, Ventilación, Aire Acondicionado y Refrigeración:
1. El Principio de Velocidad del Gas
El compresor expulsa constantemente una pequeña cantidad de aceite mezclado con el gas refrigerante. Para que ese aceite regrese con éxito subiendo los 9 metros de tramo vertical en nuestro ejemplo, el gas debe de moverse a una velocidad mínima de 5 a 6 metros por segundo en líneas verticales. Si la tubería se sobredimensiona, la velocidad cae críticamente, el gas pasa de largo y el aceite se queda “lloviendo” hacia abajo dentro de la tubería, sin poder ascender.
2. El Efecto “Tapón” (Por qué la trampa debe ser estrecha)
Las trampas de aceite no se diseñaron para almacenar grandes volúmenes de lubricante de forma permanente. Su verdadera función es recolectar una cantidad mínima de aceite hasta sellar el paso y crear un pequeño “tapón”. Cuando el flujo de gas empuja, desplaza este tapón de golpe hacia arriba, haciéndolo avanzar por el tramo vertical. Si la trampa se fabrica demasiado ancha o profunda, retendrá exceso de aceite, dejando al cárter del compresor desprotegido y sin lubricación.
3. El Sifón Doble (Double Riser)
En sistemas de gran capacidad comercial o con tecnologías de flujo variable (como los equipos Inverter o con control de etapas), cuando el sistema opera a baja carga (por ejemplo, al 50 por ciento de su capacidad), la velocidad del gas disminuye drásticamente. En estos escenarios, la ingeniería aplica un sistema de doble trampa y doble tubería vertical (un conducto delgado y uno grueso):
- A plena carga: El gas y el aceite ascienden simultáneamente por ambas tuberías sin restricción.
- A baja carga: La trampa de la tubería gruesa se inunda por completo de aceite y se bloquea de forma natural. Esto obliga a la totalidad del gas a circular exclusivamente por la tubería más delgada, incrementando instantáneamente su velocidad y garantizando el retorno seguro del lubricante al compresor.
Tabla de Evaluación de Condiciones en Campo
| Condición de la Instalación | Evaluar Trampa de Aceite | Observaciones Técnicas |
|---|---|---|
| Condensadora por debajo del evaporador | Normalmente no | El retorno de aceite se favorece por gravedad. |
| Condensadora por encima del evaporador | Sí | Analizar altura vertical y velocidad del gas. |
| Elevación vertical menor a 3 metros | Generalmente no | Verificar siempre el manual del fabricante. |
| Elevación vertical entre 3 y 8 metros | Recomendada | Instalar trampa en la base del ascenso vertical cuando el fabricante lo indique. |
| Elevación vertical superior a 8 metros | Muy recomendable | Evaluar trampas intermedias y diseño específico de retorno de aceite. |
| Sistemas comerciales de gran capacidad | Sí | El diseño debe considerar velocidad mínima de arrastre de aceite. |
| Sistemas Inverter de velocidad variable | Revisar fabricante | La carga parcial puede afectar significativamente el retorno de aceite. |
| Sistemas de Flujo de Refrigerante Variable | Obligatorio seguir manual | El fabricante suele especificar la configuración exacta de tuberías y trampas. |
| Tuberías sobredimensionadas | Riesgo elevado | La baja velocidad del gas puede impedir por completo el retorno de aceite. |
| Doble columna de ascenso (Double Riser) | Aplicación especial | Utilizado en instalaciones con amplias variaciones de carga térmica. |
Principios Fundamentales de Control
- ✅ La velocidad del gas es el factor más importante para garantizar el retorno seguro del aceite.
- ✅ Las trampas de aceite no sustituyen un correcto dimensionamiento de las tuberías.
- ✅ Una trampa demasiado grande puede almacenar exceso de aceite y afectar gravemente la lubricación interna del compresor.
- ✅ El diámetro de la tubería debe seleccionarse rigurosamente para garantizar una velocidad adecuada del refrigerante.
- ✅ Los sistemas Inverter, de Flujo de Refrigerante Variable y aplicaciones especiales deben diseñarse siguiendo estrictamente las especificaciones de fábrica.
⚠️ Advertencia Técnica de Campo
Esta tabla tiene un carácter estrictamente orientativo y educativo.
El diseño definitivo del sistema debe basarse fielmente en el manual del fabricante, la capacidad del equipo, el refrigerante utilizado, la longitud equivalente de la tubería, la diferencia de altura, las condiciones de operación y los criterios de ingeniería aplicables.
No existe una única altura o distancia universal para la instalación de trampas de aceite que sea aplicable a todos los sistemas de refrigeración y aire acondicionado.
