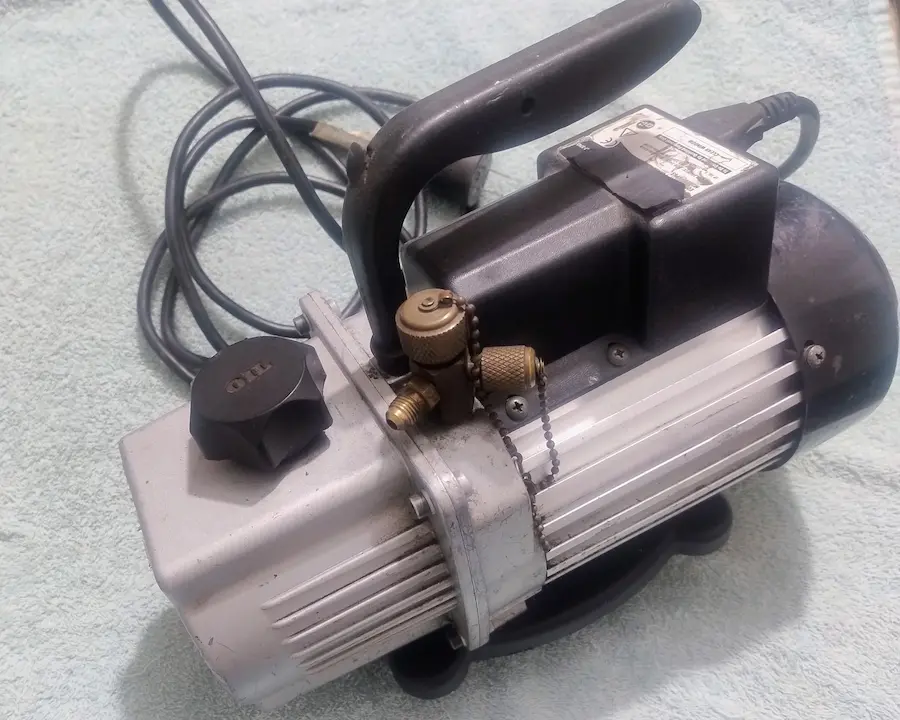

BOMBA DE VACÍO

Es una de las herramientas mas importantes de nuestro oficio, Sin un vacío de calidad, ninguna reparación puede considerarse completa:. La bomba de vacío está diseñada para extraer el aire, la humedad y los gases no condensables de un sistema de refrigeración y aire acondicionado.

¿CÓMO FUNCIONA?

Mediante un mecanismo electromecánico, mueve gases por medio de la diferencia de presiones. El secreto está en su cámara de vacío interna: la bomba cuenta con un rotor excéntrico que gira desfasado dentro de un cilindro perfecto. Al girar, la fuerza centrífuga empuja unas paletas deslizantes de precisión hacia las paredes exteriores del cilindro, dividiendo la cámara en dos secciones selladas hidráulicamente por el propio aceite de la bomba.

A medida que el rotor gira, el volumen de la cámara de succión aumenta, creando un vacío mecánico severo que succiona el aire y la humedad del sistema. Luego, al continuar el giro, ese volumen atrapado se comprime con fuerza hasta superar la presiónatmosférica exterior, obligando a abrirse una válvula de escape para expulsar los contaminantes al ambiente. Es un ciclo continuo de expansión, captura, compresión y escape gaseoso.

¿Entonces un compresor y una bomba de vacío trabajan igual?

La respuesta es SÍ, pero en sentidos opuestos:

Un compresor: succiona gas a baja presión y lo comprime para descargarlo a alta presión.
Una bomba de vacío: succiona aire y gases de un sistema cerrado, para reducir la presión interna y crear vacío.

El compresor aumenta la presión del gas, la bomba vacío reduce la presión.

Partes de una bomba de vacío

Motor eléctrico: Impulsa el mecanismo interno de bombeo.
Cuerpo o Carcasa: Contiene el sistema interno de paletas y rotor.
Sistema de paletas o rotor: Mecanismo encargado de generar el vacío profundo.
Puertos de succión: Conexión para las mangueras de servicio y el vacuómetro.
Mirilla de aceite: Permite verificar el nivel y el grado de contaminación del lubricante.
Tapón de llenado: Permite ingresar aceite nuevo al cárter de la bomba.
Tapón de drenaje: Ubicado en la parte inferior para vaciar el aceite sucio o degradado.
Ventilador: Aspas externas que ayudan a disipar el calor del motor eléctrico.
Asa de transporte: Empuñadura ergonómica para movilizar el equipo en campo.
Puerto de escape: Salida por donde se expulsan los gases y la neblina de aceite durante el proceso.

GAS BALLAST: Válvula manual ubicada en la parte superior. Sirve para evitar que la humedad se mezcle con el aceite, siendo un escape para el vapor de agua.

Al abrir esta válvula los primeros minutos, la bomba hace un ruido diferente y sale humo blanco (vapor de agua expulsado). Una vez pase el humo, CIERRAS la válvula para que alcance el máximo nivel de vacío (Micrones). SI NO LA ABRES, el aceite se torna lechoso y debes cambiarlo inmediatamente.

ETAPAS Y CLASES

ETAPAS:

De una Etapa: Tiene un solo juego de rotores. Son las económicas y alcanzan vacío menos profundo (para equipos pequeños).
De dos Etapas: Tienen dos juegos de rotores en serie. La primera genera el vacío y la segunda elimina el aire restante. Ideales para equipos mayores.

CLASES:

Rotativa: Usan aceite, con un rotor excéntrico y paletas que atrapan el aire.
En seco: No utilizan aceite.

CAPACIDAD SEGÚN DESPLAZAMIENTO (CFM)

Se clasifican por el volumen de aire que puede mover por minuto:

CFM	APLICACIÓN TÉCNICA
1.5 a 3 CFM	Equipos pequeños y domésticos.
5 a 8 CFM	Sistemas comerciales y aire acondicionado tipo split o central.
10 a 13 CFM	Sistemas industriales o racks de refrigeración.

USOS Y APLICACIONES

Su uso es OBLIGATORIO en todo equipo intervenido y expuesto al aire: cambio de filtro secador, evaporador, condensador, válvulas de expansión, corrección de fugas o contaminación interna.

PARA TENER EN CUENTA

Antes de usarla, reconoce sus partes, voltaje y salida de aire especialmente.
Depende del cambio de aceite periódicamente.
Se utiliza única y exclusivamente cuando tenemos certeza de que el sistema está libre de sólidos mediante barridos.

“Después de mucho esfuerzo y trabajo, la bomba de vacío garantiza un buen resultado en la reparación.”

PREGUNTAS FRECUENTES SOBRE SU USO EN CAMPO

A diario surgen dudas críticas en el taller sobre el manejo de la bomba. Aquí aclaramos algunas preguntas con respuestas técnicas:

🤔 ¿Puedo usar la misma bomba de vacío para varios refrigerantes, incluso para R-1234yf, R-454B, R-290, R-32 o R-600A? ▼

✅ RESPUESTA TÉCNICA: SÍ, PERO CON CONDICIONES IMPORTANTES. Mecánicamente, durante el vacío la bomba evacúa principalmente aire, vapor de agua y gases no condensables, por lo que es compatible con cualquier tipo de aceite o refrigerante del sistema (R-22, R-134a, R-410A). Sin embargo, para A2L(R-32, R-454B y R1234yf) o A3(R-290 y R600A) gases clasificados como A2L(ligeramente inflamables) y A3(altamente inflamables), la bomba debe ser aprobada por el fabricante para ese uso o contar con una certificación para atmósferas potencialmente explosivas, como Ex, ATEX o IECEx, según el país. Sus interruptores mecánicos deben ser sellados o diseñados para evitar chispas que puedan detonar trazas de gas en la atmósfera inflamable, también el área de trabajo debe de mantenerse bien ventilada y libre de fuentes de ignición. Además, recuerda que si el sistema anterior estaba contaminado o quemado, los residuos químicos se disolverán en el aceite de la bomba; si no cambias el aceite de inmediato, podrás contaminar el siguiente sistema que intervengas.

💨 ¿Puedo usar la bomba de vacío para recuperar o sacar el refrigerante de un equipo? ▼

❌ ADVERTENCIA DE SEGURIDAD: NO. La bomba de vacío no es una máquina recuperadora de refrigerante. Está diseñada para evacuar aire, humedad y gases no condensables una vez que el sistema ha sido previamente recuperado y se encuentra cercano a la presión atmosférica.Si se conecta a un sistema que aún contiene refrigerante a presión, el exceso de gas puede provocar una sobrepresión interna, contaminar el aceite de la bomba, deteriorar los sellos mecánicos, afectar el conjunto de paletas y expulsar aceite por el puerto de escape o por el tapón de llenado.Antes de conectar la bomba de vacío, el refrigerante debe recuperarse con una máquina recuperadora y el sistema debe encontrarse sin presión positiva.

⏱️ ¿Cuánto tiempo debe durar un vacío? ¿Se mide por minutos o por micrones? ▼

⚖️ RESPUESTA TÉCNICA: EL VACÍO SE VERIFICA EN MICRONES. El mito de campo de *”dejar la bomba encendida por 30 minutos”* es un error empírico. El tiempo no garantiza la remoción de la humedad. Un verdadero técnico mide el vacío utilizando un **vacuómetro digital** instalado en el sistema. El objetivo real de la bomba es reducir la presión del sistema hasta alcanzar como referencia un vacío por debajo de los 500 micrones (en sistemas con aceite POE/Inverter) o menos de **400 micrones** en sistemas industriales o cuando el procedimiento lo exige, pueden requerirse valores inferiores y siempre siguiendo las especificaciones del fabricante. El proceso termina únicamente cuando el vacuómetro alcanza el valor numérico normativo y se mantiene estable tras realizar la prueba de estanqueidad (aislando la bomba y verificando que la presión no aumente significativamente durante varios minutos).

🛢️ ¿Cada cuánto tiempo debo cambiar el aceite de la bomba de vacío? ▼

🔧 REGLA TÉCNICA DE CAMPO: DESPUÉS DE CADA SERVICIO. Esta es la duda más frecuente del gremio. El aceite de la bomba no funciona como el de un auto (que se mide por horas); funciona atrapando contaminantes por afinidad. El estado del lubricante define directamente el rendimiento físico de la máquina:

• Aceite limpio = Vacío profundo: El aceite mineral refinado tiene una presión de vapor bajísima. Si está transparente, sella las paletas permitiendo bajar de los 500 micrones.
• Aceite contaminado = Vacío lento: Al saturarse de gases, la bomba pierde fuerza de compresión y se estanca rápido en el proceso.
• Aceite blanco o lechoso = Presencia de Humedad: Delata que el agua del sistema fue arrastrada y emulsionó el aceite. Pierde sus propiedades lubricantes al instante.
• Aceite negro u oscuro = Contaminación / Quemadura: Revela que hiciste vacío a un sistema con acidez alta o compresión quemada. Cambiar de inmediato para evitar que los ácidos corroan las paletas de acero.

🔍 ¿Por qué el vacío no desciende por debajo de 500 micrones? ▼

🛠️ LISTA DE DIAGNÓSTICO: ALGUNOS ENEMIGOS DEL VACÍO. Si el vacío deja de disminuir y permanece estable por encima de 500 micrones, es probable que exista alguna de las siguientes condiciones:

1. Aceite contaminado: Si el lubricante tiene humedad vieja acumulada, comenzará a evaporarse dentro del cárter de la bomba, impidiendo alcanzar el nivel de vacío requerido.
2. Fugas microscópicas: Una tuerca flare mal ajustada o una micro fisura en la soldadura del sistema permitirán el ingreso de aire al sistema, impidiendo alcanzar el nivel de vacío requerido.
3. Mangueras inadecuadas: El uso de mangueras de manómetros convencionales desgastadas o porosas permite la permeabilidad del aire. Utiliza mangueras certificadas para vacío de gran diámetro.
4. Obús de la válvula schrader : El obús (gusanillo) de la válvula Schrader reduce considerablemente el área de paso del vapor durante el vacío. Retirarlo con una herramienta extractora mejora el caudal y disminuye el tiempo de evacuación.
5. Vacuómetro sucio: Si el sensor del vacuómetro digital se salpicó de aceite, registrará lecturas erróneas. Límpialo con alcohol isopropílico.
6. Humedad congelada: Si el sistema contiene una gran cantidad de agua, el descenso rápido de la presión puede congelarla dentro de las tuberías, reduciendo temporalmente su evaporación. El vacío continuará descendiendo únicamente cuando el sistema absorba suficiente calor para que esa humedad vuelva a evaporarse.

💨 ¿Por qué sale humo blanco o neblina por el escape de la bomba de vacío? ▼

🧪 RESPUESTA TÉCNICA: EN LA MAYORIA DE LOS CASOS ES UN FENÓMENO NORMAL. Algunos técnicos se preocupan al ver salir una columna blanca por el puerto de escape. Esto no es humo de quemadura eléctrica; se trata de una transformación de masa mecánica:

• Vapor de agua y residuos del sistema: Al inicio del vacío, la bomba extrae grandes cantidades de aire, vapor de agua y gases no condensables presentes en el sistema.
• Neblina de aceite: Debido a las altas revoluciones del rotor, una pequeña cantidad de aceite del cárter se atomiza en microgotas suspendidas y es expulsada junto con el aire y los gases evacuados a través del puerto de escape de la bomba, formando una fina neblina. Este fenómeno suele disminuir a medida que el sistema alcanza un vacío más profundo y se reduce el caudal de gases extraídos.⚠️ Si la neblina es excesiva, persiste durante todo el proceso o está acompañada de una pérdida visible de aceite, es recomendable verificar el nivel y estado del lubricante, así como el funcionamiento del sistema separador de aceite (si la bomba lo incorpora).
