CILINDRO DE NITRÓGENO
Vamos a hablar un poco de este generoso gas, que nos brinda una gran ayuda en diferentes procesos de reparación e instalación en sistemas de refrigeración y aire acondicionado.
Antes de conocer el cilindro, el regulador y sus aplicaciones, es necesario esta importante observación:
“A diario se realiza tareas de instalación y reparación de equipos sin nitrógeno. ¿Realmente conocen la importancia de utilizarlo en estos procedimientos, o todavía se le considera un elemento recomendado al azar? Consulte el Manual de Buenas Prácticas.
El nitrógeno no es simplemente un cilindro que utilizamos para “meter presión”. Su aplicación puede intervenir en procedimientos como la presurización, la prueba de estanqueidad, la búsqueda de fugas, el barrido del sistema y la soldadura con flujo controlado.
¿POR QUÉ SU MANIPULACIÓN EXIGE RESPETO?
El riesgo aparece cuando no se utiliza nitrógeno en aquellos procedimientos en los que su uso es necesario. También representa un riesgo utilizar cilindros, reguladores, manómetros o mangueras que no se encuentren en condiciones adecuadas para trabajar con alta presión.
Un cilindro de nitrógeno almacena una gran cantidad de energía debido a la presión del gas comprimido. Por eso, antes de conectarlo a cualquier sistema, debemos conocer el estado de la herramienta, respetar sus límites y seguir procedimientos seguros.
CONOCIENDO EL CILINDRO DE NITRÓGENO
Es un contenedor diseñado para almacenar nitrógeno comprimido a alta presión de forma segura y portátil. Debido a la energía almacenada en su interior, su fabricación, identificación, mantenimiento y manipulación requieren controles específicos.
Se compone principalmente de las siguientes partes:
• CUERPO: Es la estructura principal del cilindro, diseñada para contener el gas comprimido. Debe mantenerse libre de daños que puedan comprometer su integridad.
• CUELLO Y DATOS DE IDENTIFICACIÓN: En esta zona se encuentran grabados datos importantes del cilindro, como:
- Norma de fabricación.
- Presión de servicio.
- Número de serie.
- Marca del fabricante.
- Información relacionada con inspecciones o pruebas requeridas.
• VÁLVULA: Permite abrir y cerrar el paso del nitrógeno. Su conexión debe ser compatible con el regulador diseñado para el tipo de gas y cilindro utilizado.
• DISPOSITIVOS DE SEGURIDAD: Dependiendo del diseño del cilindro y la válvula, pueden existir elementos destinados a aliviar una condición anormal de presión.
• TAPA DE SEGURIDAD: Su función es proteger la válvula contra golpes durante el transporte o almacenamiento cuando el diseño del cilindro la incorpora.
PRUEBAS E INSPECCIONES
Los cilindros de alta presión requieren inspecciones y pruebas de acuerdo con su diseño, identificación, normativa aplicable y condiciones de servicio. Antes de utilizar un cilindro, el técnico debe verificar que se encuentre autorizado y en condiciones adecuadas de operación.
Antes de conectar cualquier regulador, revisa visualmente el estado general del cilindro, la válvula y la información de identificación disponible.
EL REGULADOR DE NITRÓGENO
El regulador es el componente que permite controlar la presión almacenada en el cilindro y reducirla a un nivel de salida adecuado para el procedimiento que vamos a realizar.
Sus componentes principales permiten conocer tanto la presión disponible en el cilindro como la presión regulada que será enviada hacia la manguera y posteriormente al sistema.
• CUERPO CENTRAL: Bloque que une los diferentes componentes y contiene los conductos internos por donde circula el nitrógeno.
• CONEXIÓN AL CILINDRO: Punto de acople entre el regulador y la válvula del cilindro. Debe utilizarse únicamente con conexiones compatibles y en buen estado.

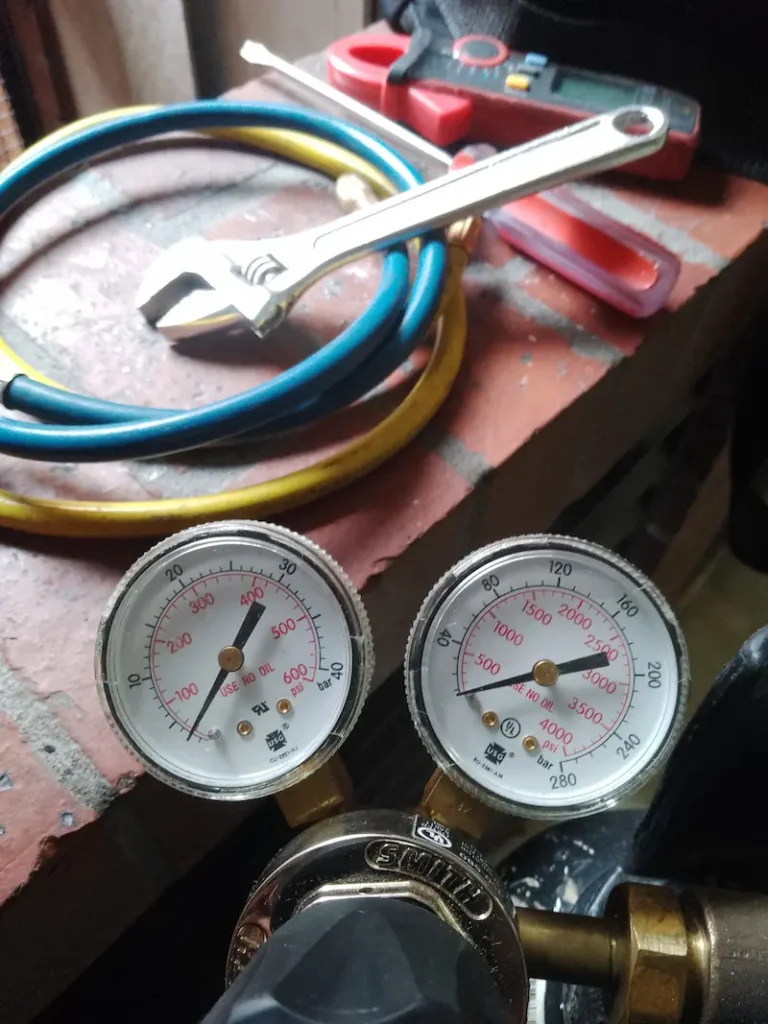

• MANÓMETRO DE PRESIÓN DEL CILINDRO: Indica la presión existente en el lado de alta del regulador.
• MANÓMETRO DE PRESIÓN DE SALIDA: Permite observar la presión regulada que será suministrada hacia el procedimiento de trabajo.
• PERILLA DE REGULACIÓN: Permite aumentar o disminuir la presión de salida de acuerdo con el diseño del regulador.
• DISPOSITIVO DE ALIVIO: Elemento de protección incorporado en determinados diseños para actuar ante condiciones anormales.
• CONEXIÓN DE SALIDA: Punto donde se conecta la manguera de servicio adecuada para trabajar con la presión requerida.
• MANGUERA DE ALTA PRESIÓN: Debe estar diseñada para soportar la presión máxima de trabajo correspondiente y mantenerse en buenas condiciones.
Antes de abrir la válvula del cilindro, verifica que la regulación de salida se encuentre liberada de acuerdo con el procedimiento y diseño del regulador. Abre la válvula siguiendo las instrucciones del fabricante y controla siempre la presión observando los instrumentos.
El cilindro almacena la presión. El regulador permite controlarla. Los manómetros muestran lo que está ocurriendo.
PROCEDIMIENTO BÁSICO DE CONEXIÓN Y USO
Por tratarse de una herramienta de alta presión, su utilización requiere capacitación y procedimientos adecuados. Esta guía es ilustrativa y no reemplaza las instrucciones del fabricante ni los procedimientos de seguridad aplicables.
PASO 1 — REVISAR
Verifica visualmente el estado del cilindro, regulador, manómetros, conexiones y mangueras antes de comenzar.
PASO 2 — CONECTAR EL REGULADOR
Acopla el regulador correctamente al cilindro utilizando la conexión compatible. Verifica que no exista daño visible ni conexión incorrecta antes de ajustar.
PASO 3 — VERIFICAR LA REGULACIÓN
Antes de abrir el cilindro, verifica que la perilla de regulación se encuentre en la posición indicada por el fabricante para iniciar el procedimiento de forma segura.
PASO 4 — CONECTAR LA MANGUERA
Conecta una manguera adecuada para la presión de trabajo y verifica sus acoples antes de presurizar el circuito.
PASO 5 — ABRIR Y REGULAR
Abre el cilindro siguiendo el procedimiento indicado para el equipo y regula progresivamente la presión de salida necesaria para el trabajo.
PASO 6 — CERRAR Y DESPRESURIZAR
Al terminar, cierra la válvula del cilindro, libera de forma controlada la presión atrapada en las líneas y deja el regulador sin tensión de regulación antes de desmontar el conjunto, siguiendo el procedimiento recomendado por el fabricante.
¿PARA QUÉ UTILIZAMOS EL NITRÓGENO EN HVAC/R?
En refrigeración y aire acondicionado, el nitrógeno no se utiliza simplemente para aumentar la presión dentro de un circuito. Dependiendo del procedimiento, puede cumplir diferentes funciones.

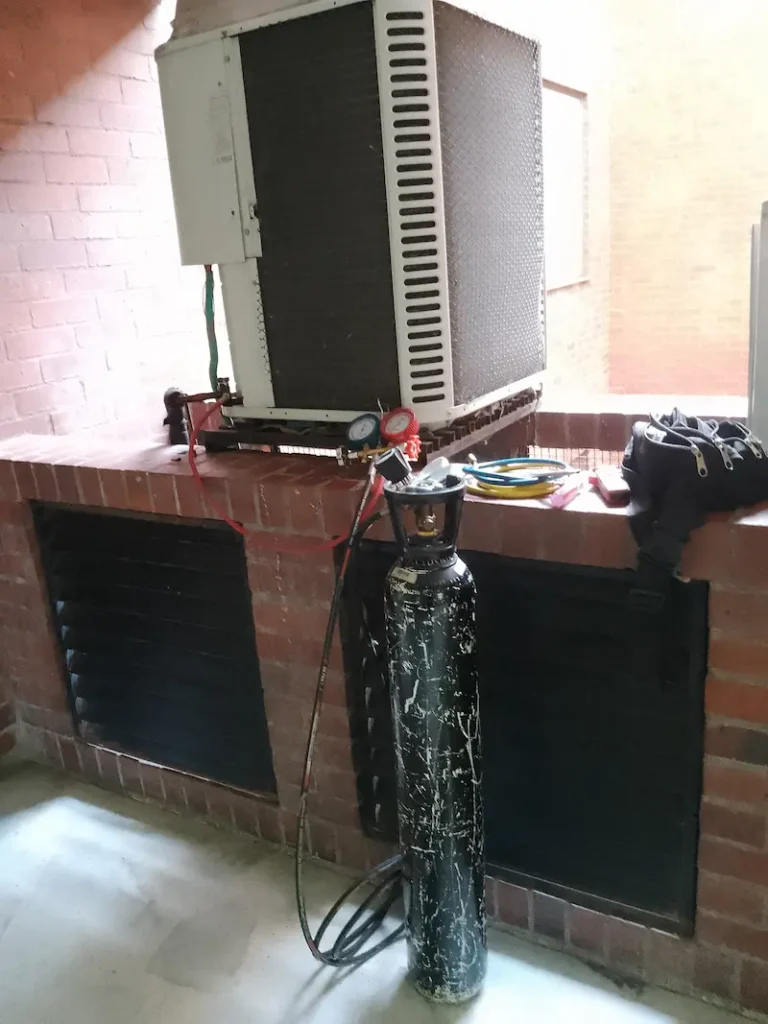

1. PRESURIZACIÓN Y PRUEBA DE ESTANQUEIDAD:
Permite someter el circuito a una presión controlada para verificar su capacidad de mantener la estanqueidad.
2. BÚSQUEDA DE FUGAS:
La presión controlada ayuda a localizar pérdidas utilizando el método de detección adecuado.
3. BARRIDO DEL SISTEMA:
Puede utilizarse dentro de procedimientos destinados a desplazar contaminantes o gases no deseados del circuito, según el tipo de intervención realizada.
4. SOLDADURA CON FLUJO DE NITRÓGENO:
Un flujo controlado puede ayudar a reducir la formación de contaminantes internos durante determinados procesos de unión de tuberías.
NITRÓGENO Y SISTEMAS HVAC/R MODERNOS
Los sistemas actuales incorporan nuevos refrigerantes, controles electrónicos, compresores de velocidad variable y componentes cada vez más sensibles. Por esta razón, no debemos asumir que todos los equipos pueden someterse automáticamente al mismo procedimiento o a la misma presión de prueba.
¿UN EQUIPO INVERTER SE PRUEBA IGUAL QUE UNO CONVENCIONAL?
El procedimiento debe considerar siempre el diseño específico del equipo y las instrucciones del fabricante.
¿LA PRESIÓN MÁXIMA DEPENDE ÚNICAMENTE DEL REFRIGERANTE?
No. También deben respetarse los límites de presión del equipo y de todos los componentes que forman parte del circuito.
¿EL VACÍO REEMPLAZA LA PRUEBA DE ESTANQUEIDAD?
Son procedimientos diferentes. La prueba de presión y el vacío cumplen objetivos distintos dentro de un proceso técnico completo.
¿POR QUÉ ES IMPORTANTE EVITAR CONTAMINACIÓN INTERNA?
Porque cualquier intervención debe realizarse procurando mantener la limpieza del circuito y proteger los componentes del sistema.
