HERRAMIENTA FUNDAMENTAL

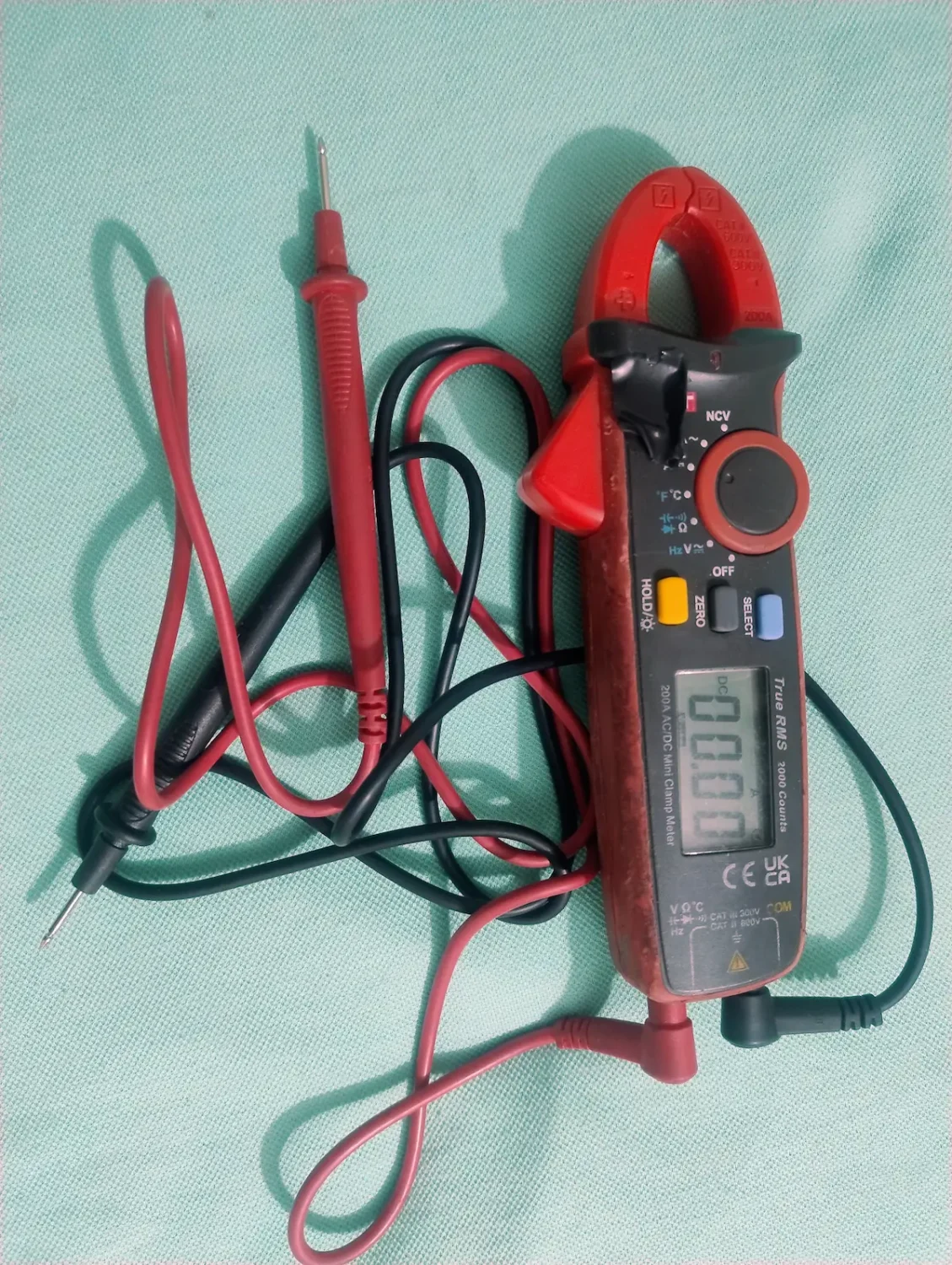

PINZA VOLTIAMPERIMÉTRICA

“Es una herramienta infravalorada por algunos técnicos, sin embargo su uso es indispensable. No solo en la Refrigeración y Aire Acondicionado, sino en todas las áreas de la electricidad.”

Utilizada correctamente, contribuye a prevenir accidentes eléctricos y permite detectar anomalías antes de que ocasionen daños al equipo o riesgos para el técnico. La pinza no solo mide corriente; es el primer detector de problemas eléctricos antes de que ocurra una falla mayor.

Identificar voltajes peligrosos y fugas a tierra antes de que sus manos toquen el chasis del equipo es vital para la seguridad personal y operativa.

🛡️

PREVENCIÓN DEL TÉCNICO

Identifica voltajes peligrosos y fugas a tierra antes de que sus manos toquen el chasis del equipo.

⚡

CUIDADO DEL EQUIPO

Detecta picos de amperaje o desbalances de fases que queman compresores en segundos.

Funciones principales

⚡ Medición de Voltaje (Corriente Alterna y Corriente Continua) Con exactitud le informa el rango de voltaje o la ausencia de este, permitiéndole operar una red o un equipo con total confianza y seguridad.

🔍 Medición de Ohmios y Resistencia Vital para conocer el estado de continuidad y el valor real en ohmios de elementos eléctricos críticos: transformadores, cables, sensores, compresores y motores.

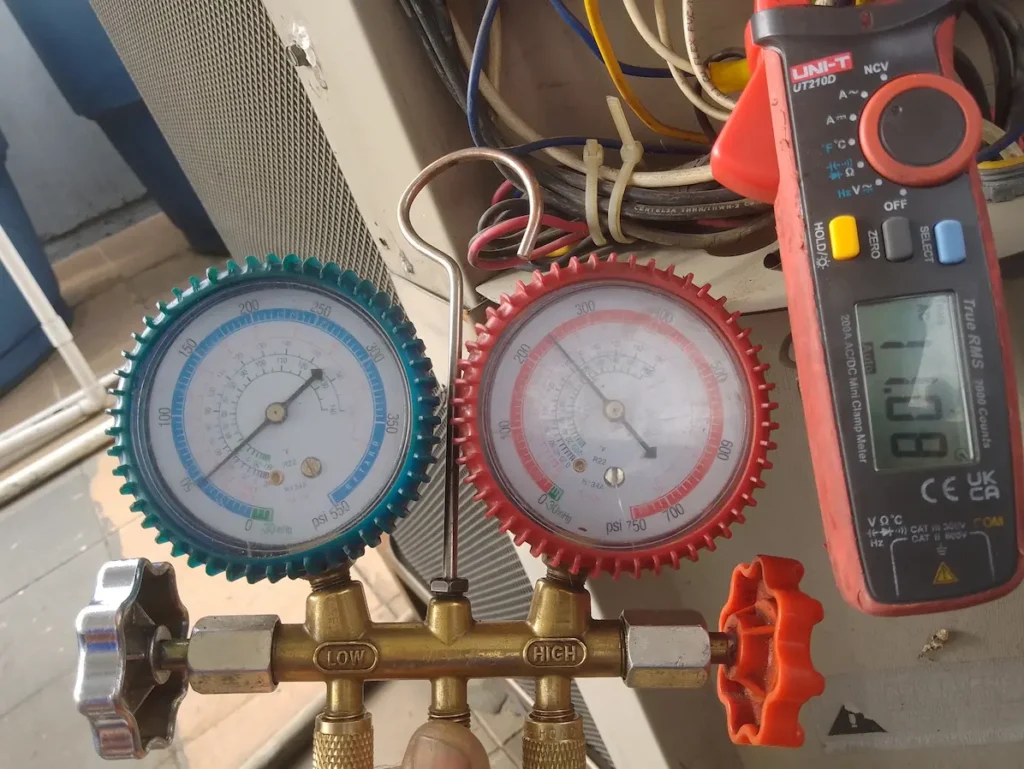

🔌 Medición de Corriente (Amperaje) con tecnología True RMS Permite medir el consumo con el equipo en funcionamiento bajo verdadero valor eficaz. Ver el rango exacto de operación le ayuda a tomar decisiones precisas en conjunto con los manómetros.

“Es la primera línea de defensa para el técnico, el equipo y la instalación.”

DIAGNÓSTICO ELÉCTRICO DE PRECISIÓN

1. Captura del Amperaje de Arranque: El pico de corriente que demanda un motocompresor al arrancar dura milisegundos, pero es el mejor indicador de su salud mecánica. Utilice la función de corriente de arranque de su pinza para capturar este valor exacto. Si el arranque supera drásticamente el valor de placa, el compresor está sufriendo una restricción mecánica severa o desgaste en sus rodamientos.

2. Medición de Capacitancia: Los modelos más modernos permiten verificar capacitores en microfaradios, facilitando el diagnóstico de motores y compresores sin necesidad de instrumentos adicionales.

3. Medición correcta de Corriente (Línea Individual): Un error común en los técnicos novatos es abrazar el cable dúplex completo con las mordazas. Al hacerlo, los campos magnéticos se cancelan, arrojando una lectura de cero. Para medir el consumo real, se debe separar el cable e introducir únicamente un solo conductor dentro del anillo de la pinza.

4. El gran reto de la tecnología Inverter: Los sistemas de climatización modernos varían la frecuencia eléctrica para regular la velocidad del compresor. Es indispensable utilizar un equipo con tecnología de verdadero valor eficaz (True RMS) para obtener lecturas de corriente precisas ante las ondas modificadas y distorsionadas de las tarjetas electrónicas.

⚠️ ADVERTENCIA DE SEGURIDAD: Nunca intente medir Resistencia, Continuidad o Capacitancia en un circuito que se encuentre energizado. Esto destruirá instantáneamente el microprocesador interno de su pinza y pondrá en riesgo su integridad física por arco eléctrico. Corta la energía y descargue siempre los capacitores antes de tocar con las puntas.
