En los sistemas de refrigeración y aire acondicionado (HVAC/R), el correcto curvado de las tuberías de cobre es un factor que garantiza la eficiencia dinámica del refrigerante y evita caídas de presión o fugas por fisuras mecánicas.
1. ¿Qué es un Doblatubo de Refrigeración y por qué es indispensable?
Un doblatubo es una herramienta diseñada específicamente para modificar la trayectoria de un tubo de cobre mediante fuerza mecánica o hidráulica, manteniendo el diámetro interno del conducto con la menor deformación posible en la zona de la curva.
2. Doblatubos más Usados

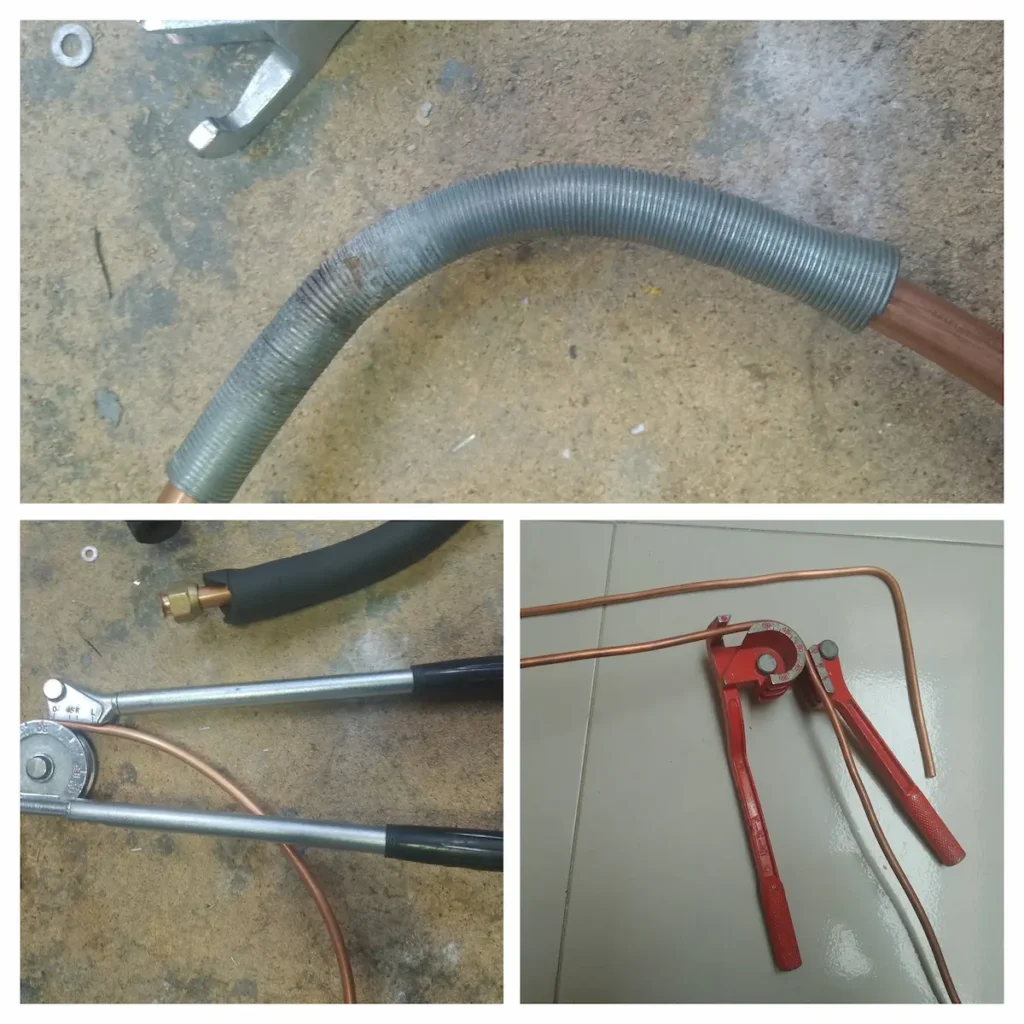

A. Doblatubo de Resorte (Resortes para Curvar)
Son resortes de acero al carbono más rígidos que el cobre, se deslizan por el exterior del tubo antes de realizar la fuerza.
- Uso: Exclusivo para tuberías de diámetros pequeños (1/4″, 3/8″, 1/2″) de temple blando.
- Ventaja: Económicos, portátiles y rápidos de usar.
- Desventaja: Requieren gran fuerza física y no permiten ángulos de precisión.
B. Doblatubo de Palanca (Tipo Mecánico o de Manija)
Cuentan con un molde semicircular calibrado (zapata) marcado con los grados exactos (de 0° a 180°) y una palanca mecánica.
- Uso: Ideal para instalaciones residenciales y comerciales medianas.
- Ventaja: Curvas perfectas sin marcas, con escalas de medición exactas para dobleces precisos.
- Desventaja: Cada herramienta suele servir para un solo diámetro de tubería específico (o configuraciones multi-medida de hasta 3 diámetros livianos).
C. Doblatubo de Ballesta (Tipo Ballesta Mecánica o Hidráulica)
Utilizan un sistema de cremallera o pistón operado por un gatillo manual que empuja una horma intercambiable contra dos contrasoportes fijos.
- Uso: Tuberías de diámetros mayores (5/8″, 3/4″, 7/8″ hasta 1-1/8″) de temple blando o semi-rígido.
- Ventaja: Multi-medidas (hormas intercambiables en un solo maletín) y multiplican la fuerza del operario.
- Desventaja: Tamaño voluminoso que dificulta el uso en espacios extremadamente reducidos.
3. Tabla de Rigidez del Tubo de Cobre y su Uso en HVAC/R
No todos los tubos de cobre se comportan igual ante un doblatubo. La metalurgia clasifica al cobre según su proceso de fabricación y tratamiento térmico (temple):
| Denominación Técnica | Estado Comercial | Grado de Rigidez | ¿Se puede usar doblatubo? | Uso Principal en HVAC/R |
|---|---|---|---|---|
| Temple Recocido (Tipo L o K) | En rollos de 15 o 30 metros | Blando / Flexible | Sí. (Ideal para resortes y palancas) | Instalaciones residenciales, minisplits, conexiones evaporador-condensador y sistemas automotrices. |
| Temple Estirado Duro (Tipo L o K) | En barras rectas (tiras de 3 o 6 metros) | Rígido / Duro | No directamente. Se fractura o quiebra inmediatamente. | Tuberías matrices principales en refrigeración industrial, Chillers y sistemas comerciales de gran escala. |
| Cobre Recocido en Obra | Barra modificada por soplete | Semi-rígido momentáneo | Solo cuando el procedimiento de recocido sean técnicamente apropiado y no comprometa las características del material. Tras enfriarse lentamente al aire. | Modificaciones y reparaciones de emergencia en secciones rígidas donde no se disponen de codos soldados. |
4. Buenas Prácticas para el Doblado
- Lubricación: Aplique una gota de aceite mineral o sintético de refrigeración en la zapata del doblatubo para reducir la fricción con el cobre.
- Cálculo del radio de curvatura: Respete siempre las marcas del fabricante en la herramienta (R, L, 0) para realizar los dobleces compensando el estiramiento natural del metal.
- Velocidad constante: Ejerza una presión continua y firme. Las fuerzas súbitas o golpes secos tienden a arrugar el perfil interno de la tubería.
